Unidad 6. Las relaciones (III)

6.6. Limpiar la ventana relaciones

Cuando nuestra base de datos contiene muchas tablas y muchas relaciones, la ventana Relaciones puede llegar a ser tan compleja que sea difícil interpretarla. Podemos salvar esta dificultad limpiando la ventana y visualizando en ella únicamente las tablas que nos interesen y sus relaciones. Para ello utilizaremos la opción Borrar diseño y Mostrar relaciones directas que describiremos a continuación.

Para limpiar la ventana Relaciones haz clic en el botón Borrar diseño en la pestaña Diseño:

Desaparecerán todas las tablas y todas las relaciones de la ventana Relaciones. Desaparecen las relaciones de la ventana pero siguen existiendo en la base de datos, únicamente hemos limpiado la ventana.

A partir de ese momento podemos ir añadiendo a la ventana las tablas que nos interesan (con la opción Mostar tabla estudiada anteriormente) y las relaciones definidas con esas tablas con la opción Mostrar directas que explicaremos a continuación.

6.7. Mostrar relaciones directas

Esta opción nos permite visualizar en la ventana Relaciones todas las relaciones basadas en una tabla determinada para ello:

Posicionarse en la ventana Relaciones y elegir entre:

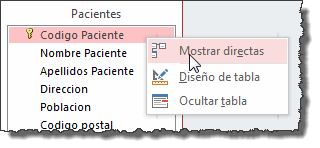

hacer clic con el botón derecho sobre la tabla y elegir la opción Mostrar directas del menú contextual que aparecerá,

o bien, hacer clic sobre la tabla para seleccionarla y hacer clic en el botón Mostrar relaciones directas en la pestaña Diseño.

Aparecerán todas las relaciones asociadas a la tabla y todas las tablas que intervienen en estas relaciones.

6.8. Visualizar todas las relaciones

Si queremos visualizar en la ventana Relaciones todas las relaciones:

Posicionarse en la ventana Relaciones y elegir entre:

hacer clic con el botón derecho sobre el fondo de la ventana y elegir la opción Mostrar todo del menú contextual que aparecerá,

o pulsar el botón Mostrar todas las relaciones en la pestaña Diseño.

Aparecerán todas las relaciones existentes en la base de datos y las tablas asociadas.

Para practicar estas operaciones puedes realizar el Ejercicio La ventana relaciones.
